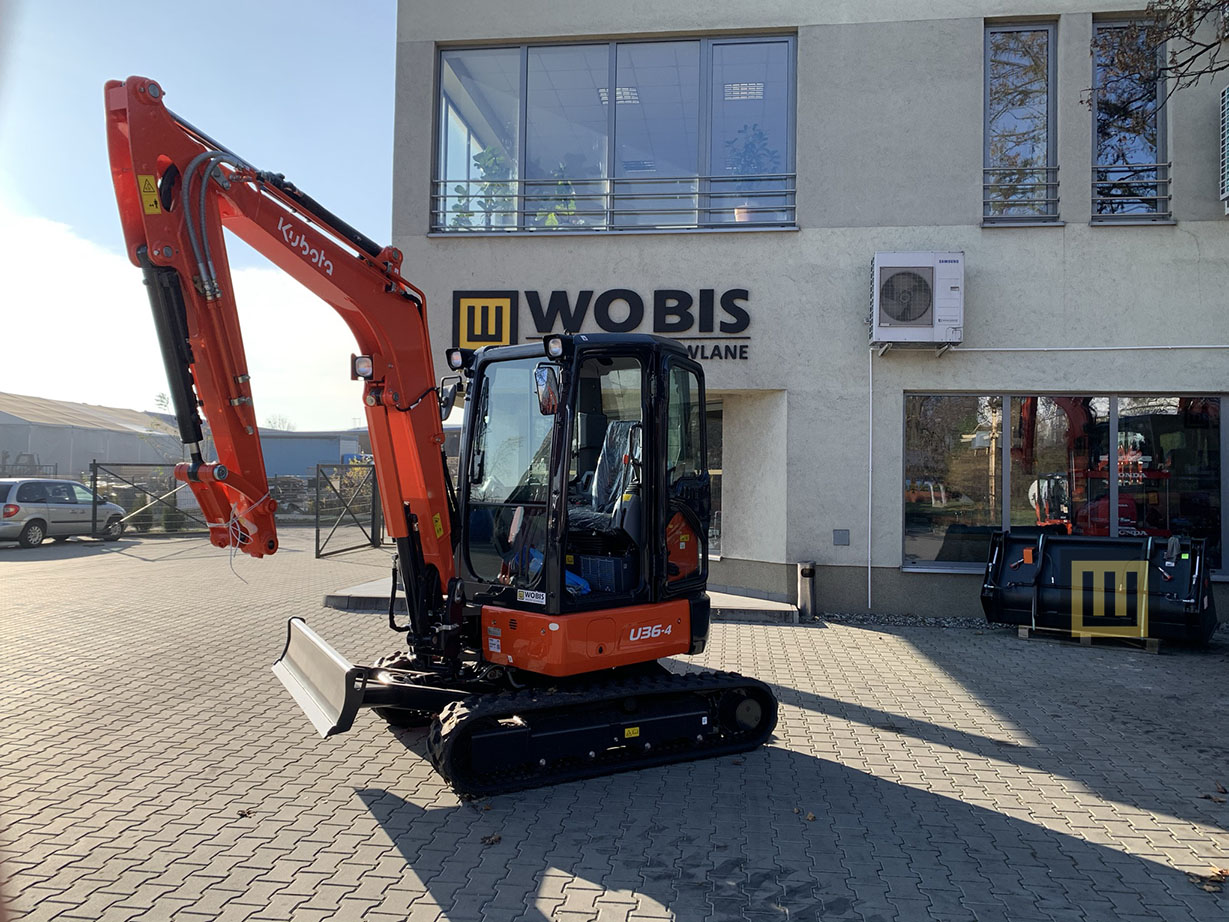

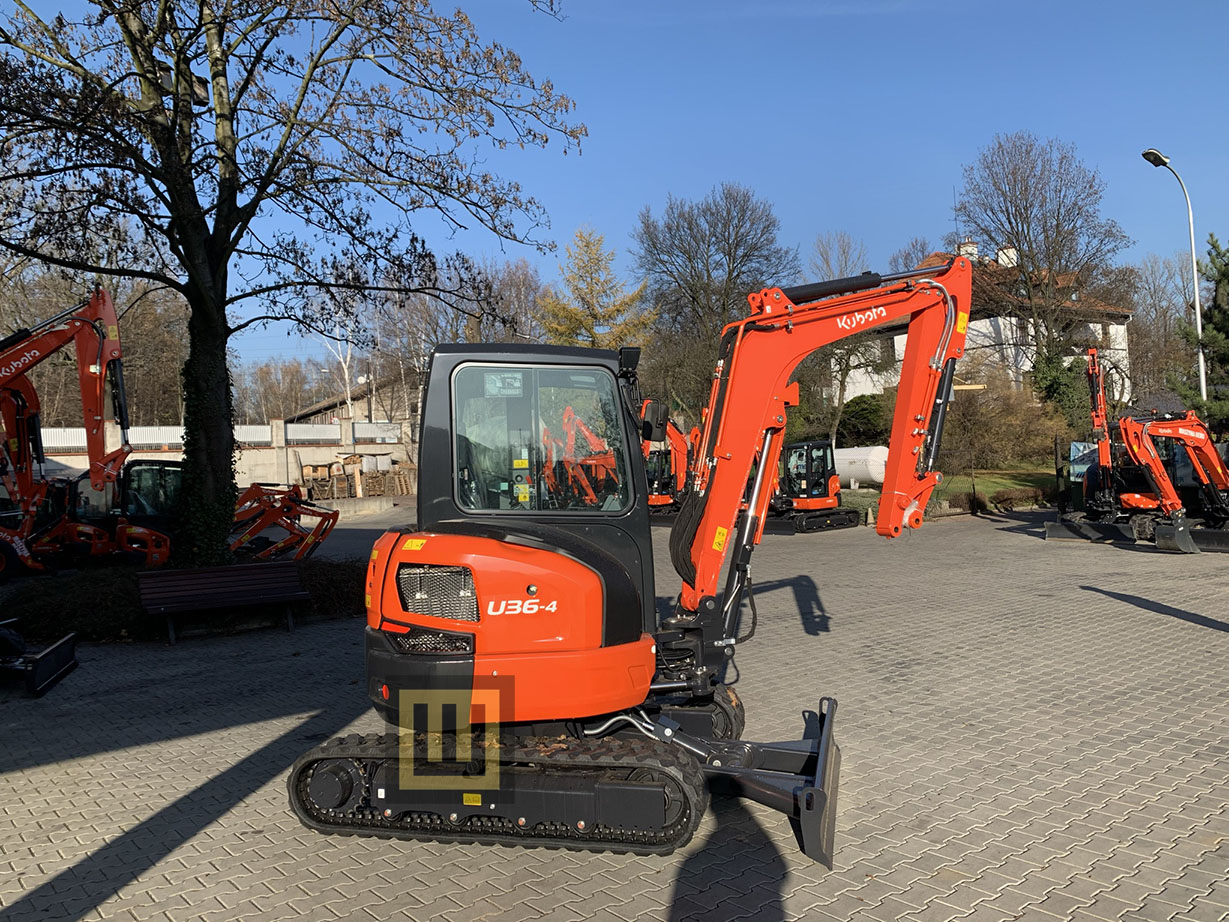

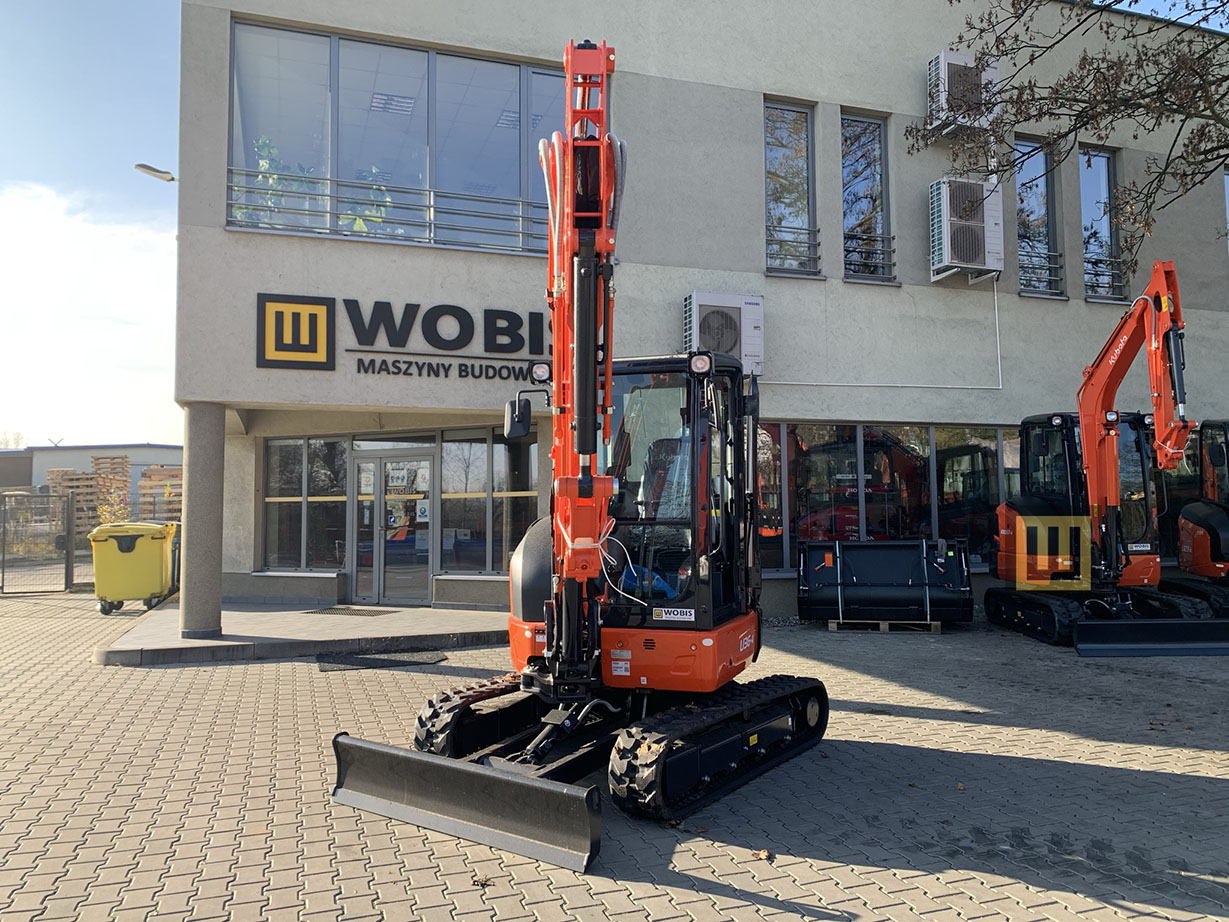

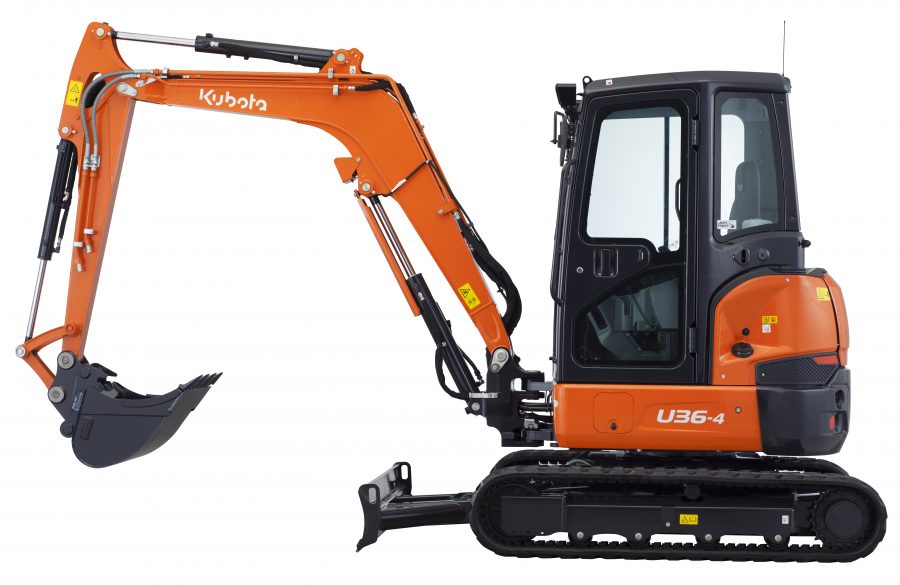

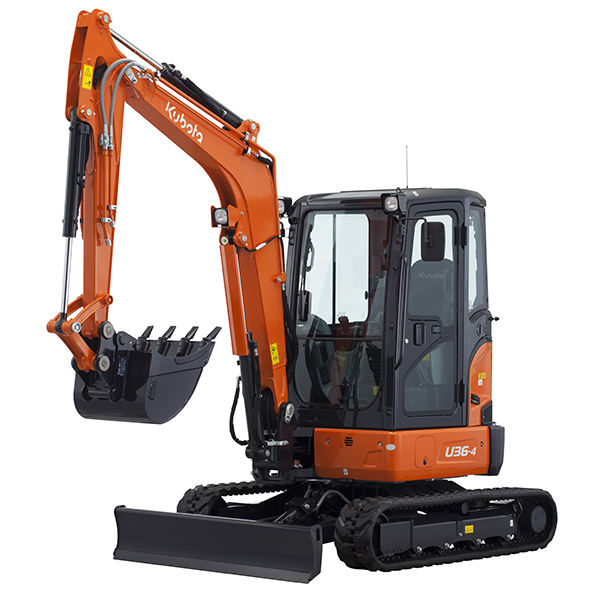

3,8-tonowa minikoparka serii U z deluxe kabiną z 5-tonowej klasy — następca U35-3α3. Silnik KUBOTA D1703-M-DI-E4 (24,2 KM, EU Stage IV), głębokość kopania 3 410 mm, siła kopiąca łyżki 30,0 kN. Cyfrowy panel sterowania z 5 programowalnymi prędkościami przepływu AUX1 (60 l/min), opcjonalnie AUX2 (20,9 l/min). Konstrukcja Tight Tail Swing — obrys kabiny nie wystaje poza obrys gąsienic, praca w ciasnej przestrzeni bez kompromisów. System antykradzieżowy ANTI-THEFT w standardzie.

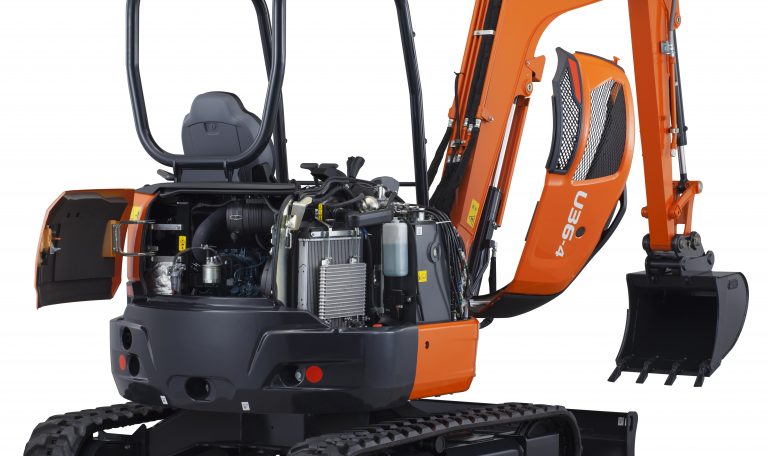

Trzycylindrowy wysokoprężny silnik KUBOTA D1703-M-DI-E4 z wtryskiem bezpośrednim (DI) o pojemności 1 647 cm³ i mocy 24,2 KM (17,8 kW) przy 2 200 obr/min. Pionowy 4-suw chłodzony cieczą, zgodny z normą EU Stage IV. Zaprojektowany do maksymalizacji siły kopania i unoszenia przy jednocześnie minimalnym hałasie, drganiach i zużyciu paliwa. Całkowicie otwierane klapy serwisowe zapewniają doskonały dostęp do komory silnika.

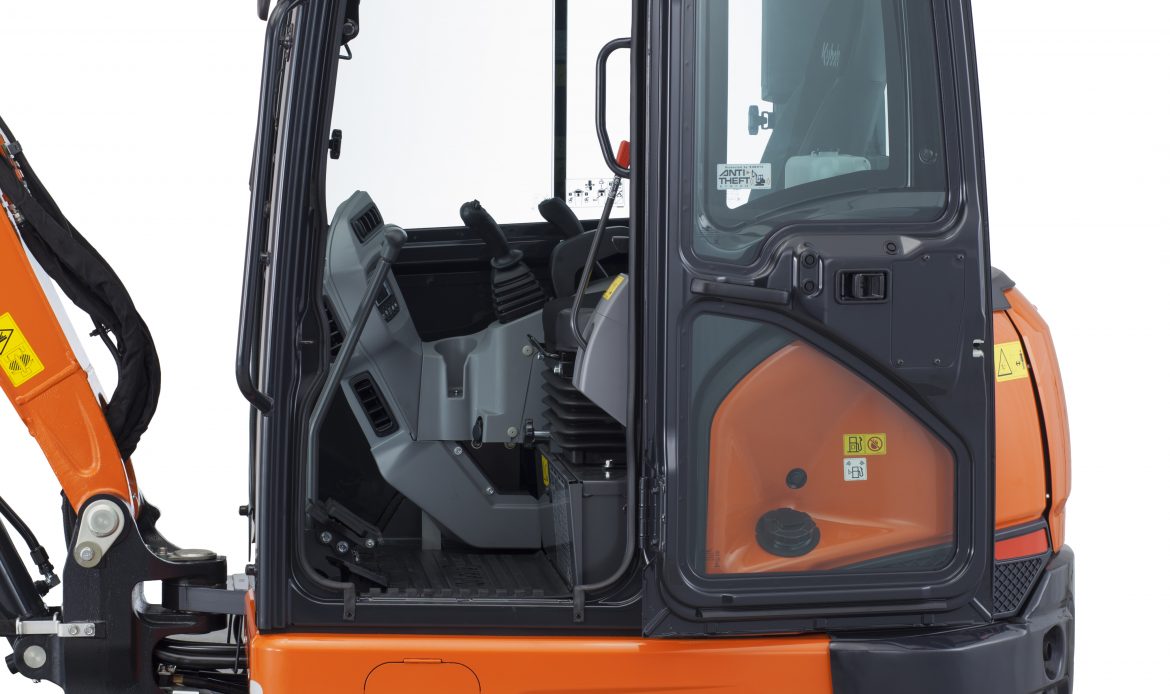

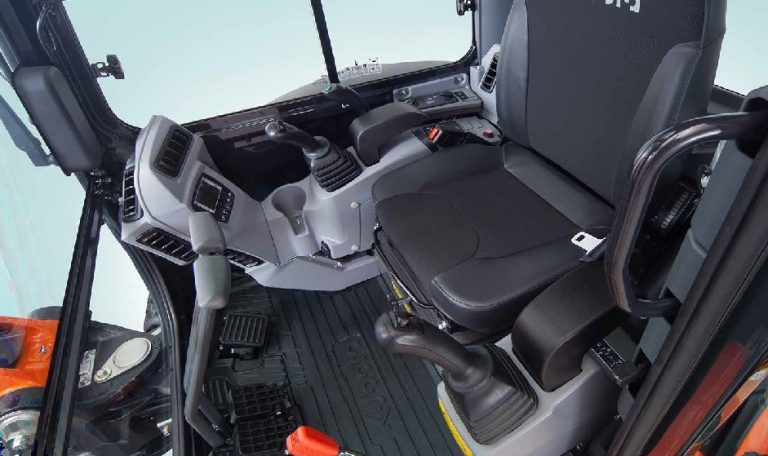

Kubota wyposażyła U36-4 w tę samą luksusową przestronną kabinę, jaką znajdziemy w większych 5-tonowych modelach. Szersze drzwi (Wider Entrance), więcej miejsca na nogi, luksusowy ergonomiczny fotel (Deluxe Suspension Seat) z regulacją masy operatora, pełnym zawieszeniem, regulowaną opaską pod nadgarstek i zwijanym pasem bezpieczeństwa. Wnętrze z lepszą cyrkulacją powietrza, klimatyzacja opcjonalnie z 6 wentylatorami. Zarówno wersja z kabiną, jak i zadaszeniem (canopy) spełnia normy ROPS (ISO 3471) i OPG Top Guard Level I (ISO 10262).

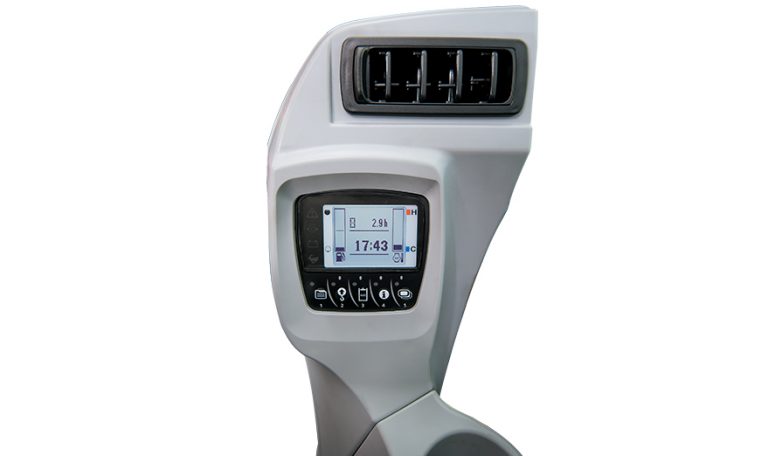

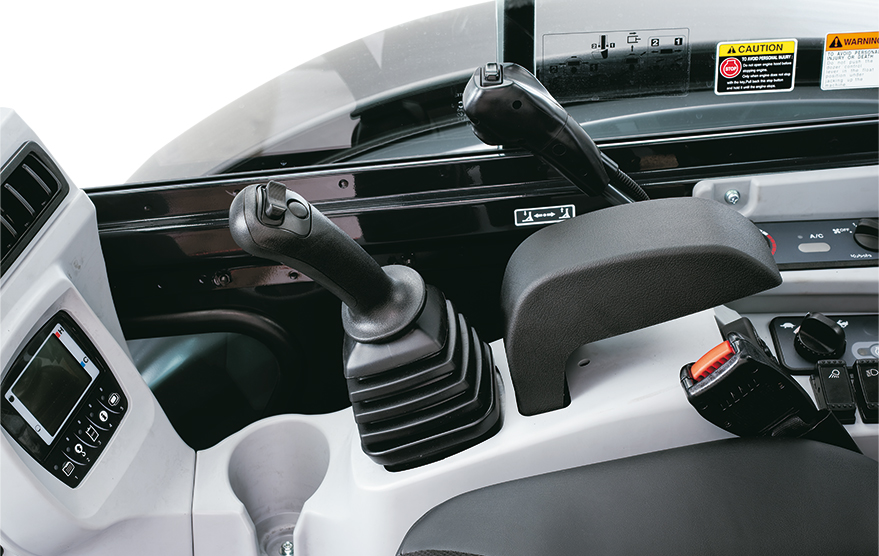

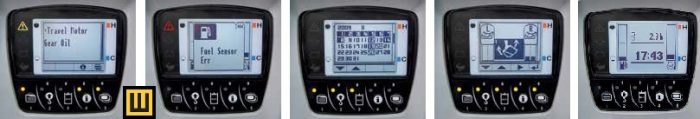

Nowy cyfrowy panel umieszczony w prawym górnym rogu kabiny ma 5 trybów: Standard (czas pracy, paliwo, temperatury), Service (status komponentów), Warning (kody błędów), Operation History Record (historia pracy) i Max Oil Flow Setting (regulacja AUX). Operator może zaprogramować do 5 różnych prędkości przepływu oleju dla różnego osprzętu bez używania narzędzi — wybór trybu jednym przyciskiem. AUX1 ma maksymalny przepływ aż 60 l/min, opcjonalny AUX2 — 20,9 l/min z proporcjonalnym sterowaniem.

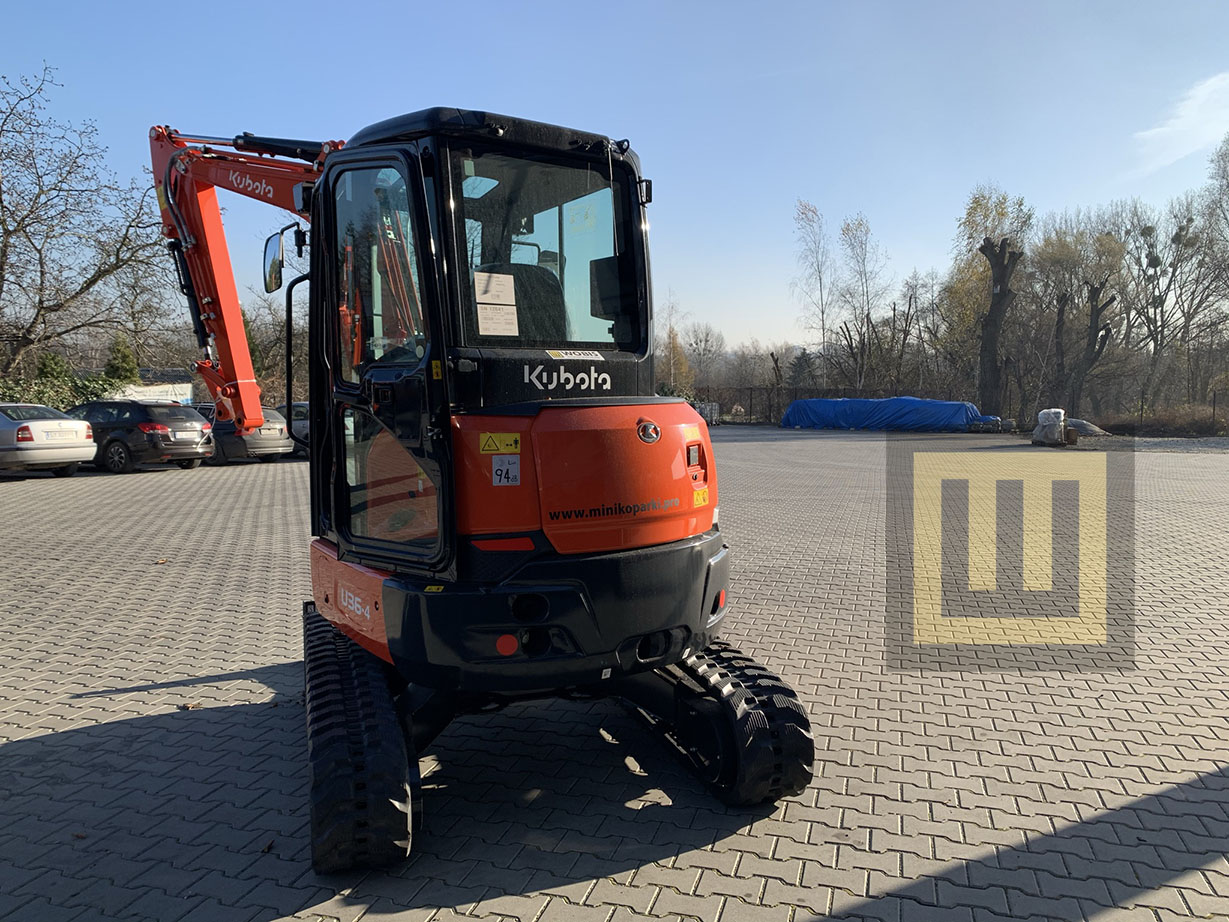

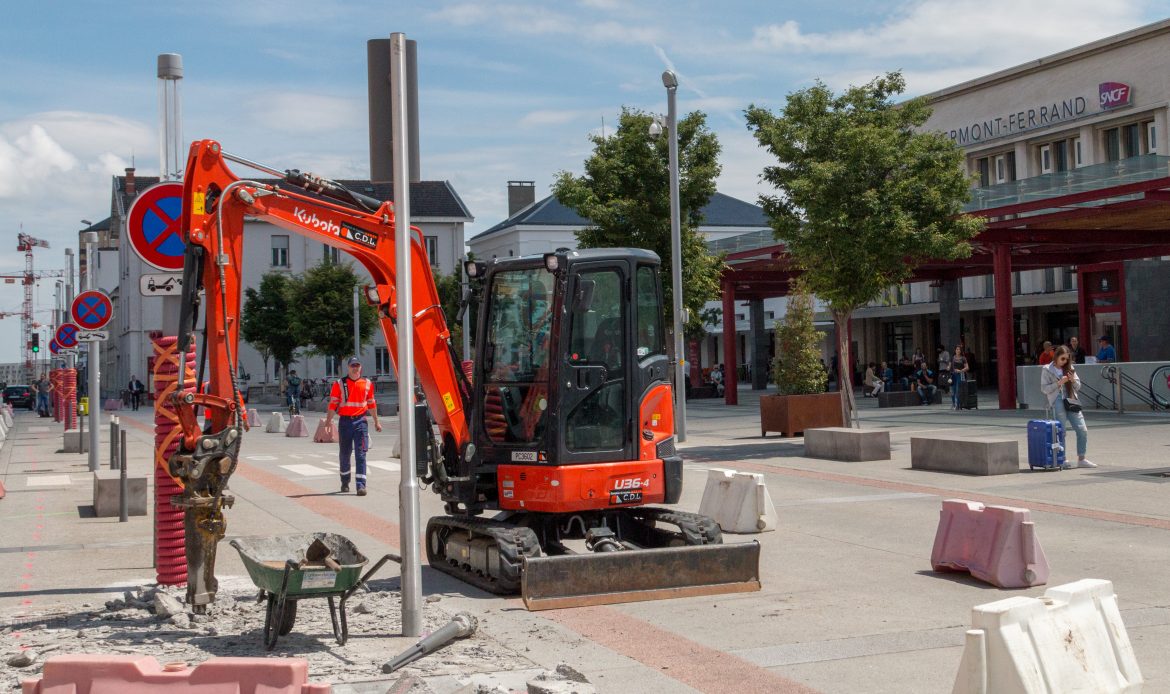

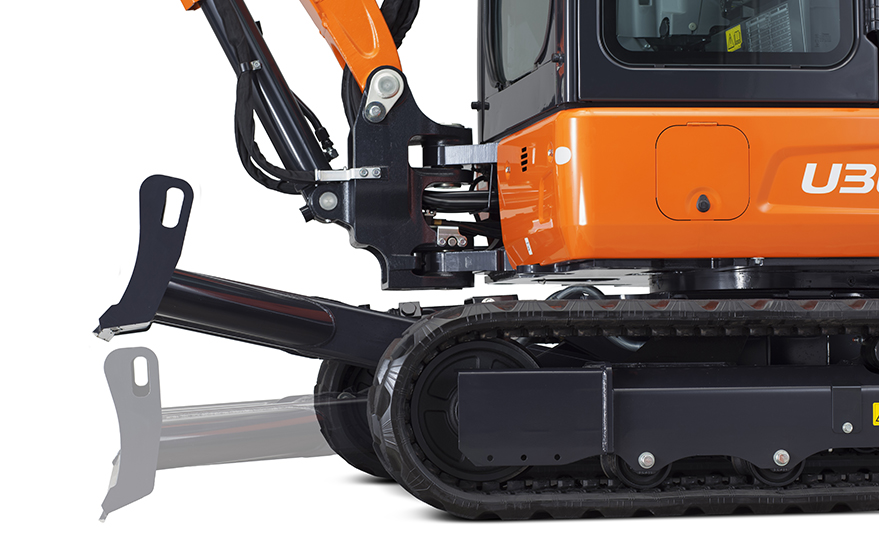

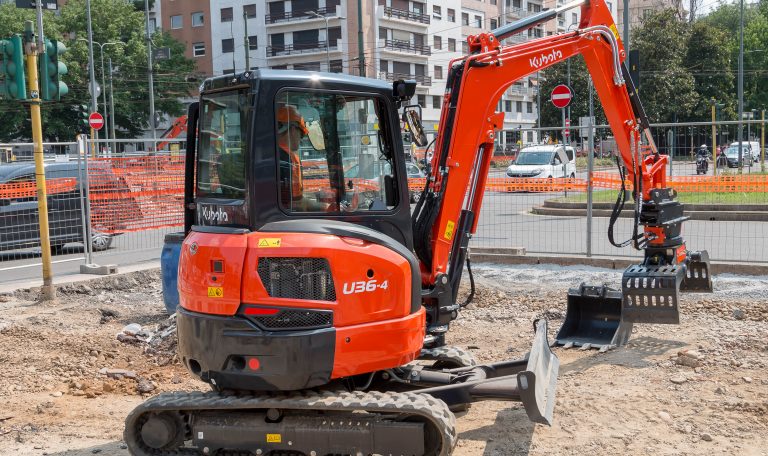

Tylna część kabiny ma minimalne wystawanie poza szerokość gąsienic — pozwala to pracować w bardzo ciasnych miejscach (przy ścianach, w przejściach, w wykopach) bez ryzyka uderzenia o przeszkody podczas obrotu. Bardzo cenny atut przy pracach komunalnych, w mieście, przy budynkach. Hojny kąt natarcia lemiesza 32° pozwala bez problemu wjeżdżać na rampy i pokonywać przeszkody.
System Auto-Shift automatycznie dobiera bieg (low/high) zależnie od oporu trakcji i ukształtowania terenu — płynniejsza praca podczas spychania i skręcania. Auto-Idle obniża obroty silnika do biegu jałowego, gdy dźwignie pozostają w pozycji neutralnej dłużej niż 4 sekundy; ruch dowolnej dźwigni natychmiast przywraca obroty robocze. Mniejsze zużycie paliwa, niższy hałas i emisja spalin. Trzecia linia hydrauliczna powrotna (third-line return) kieruje olej bezpośrednio do zbiornika z pominięciem zaworów sterujących — mniej zanieczyszczeń, większa wydajność hydrauliki.

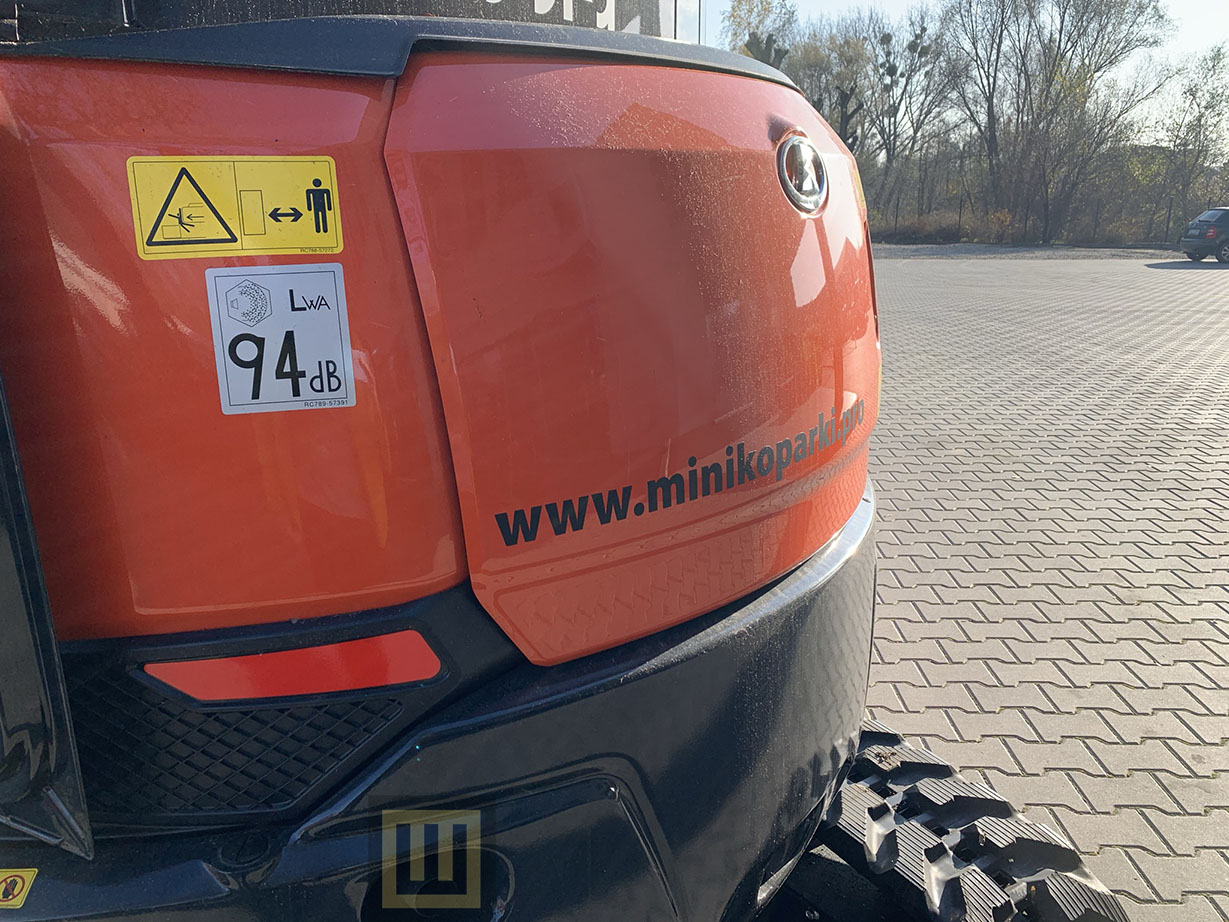

Kabina i zadaszenie z certyfikatem ROPS (ochrona przed przewróceniem, ISO 3471) i OPG Top Guard Level I (ochrona przed spadającymi przedmiotami, ISO 10262). Punkty mocowania osłony przedniej szyby w standardzie. Hamulec ujemny silnika obrotu i silnika jazdy, hydrauliczny system blokady, brzęczyk poziomu paliwa (Fuel Tank Buzzer) zapobiegający przepełnieniu zbiornika. Cztery punkty mocowania (tie down points) na górnej ramie ułatwiają i zabezpieczają transport. Opcjonalne zawory bezpieczeństwa anty-spadkowe na wysięgniku, ramieniu i lemieszu. System antykradzieżowy KUBOTA ANTI-THEFT uruchamia silnik tylko zaprogramowanym kluczykiem.

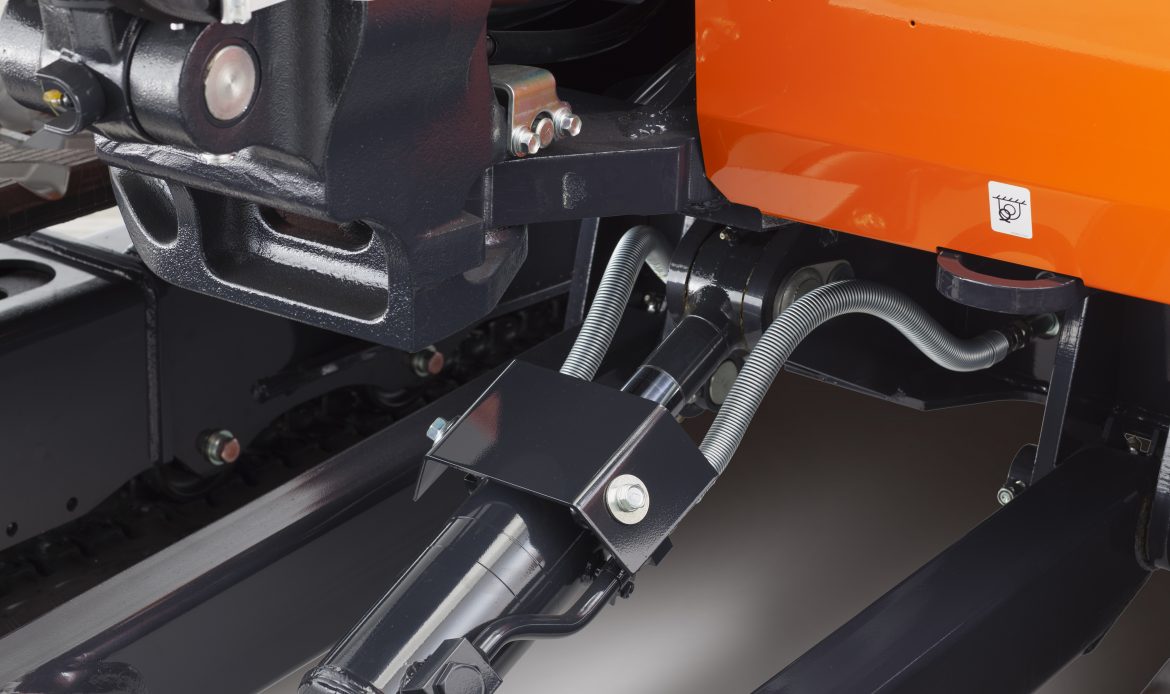

Całkowicie otwierane drzwi serwisowe i pokrywa silnika dają szybki dostęp do wszystkich kluczowych elementów: dwuczęściowy filtr powietrza, separator wody z kurkiem spustowym, filtr paliwa, akumulator, alternator. Dwuczęściowa konstrukcja węża lemiesza skraca czas wymiany węża o niemal 60% w porównaniu z konstrukcjami bez złączki. Schowek narzędziowy umieszczony w łatwo dostępnym miejscu. Wszystkie krytyczne podzespoły zgromadzone z jednej strony — przeglądy szybkie i bez gimnastyki.
| Producent | KUBOTA |
|---|---|
| Model | D1703-M-DI-E4 |
| Norma emisji | EU Stage IV |
| Typ | Wysokoprężny pionowy 4-suw, chłodzony cieczą, wtrysk bezpośredni (DI) |
| Liczba cylindrów | 3 |
| Średnica × skok | 87 × 92,4 mm |
| Pojemność skokowa | 1 647 cm³ |
| Moc znamionowa (ISO 9249 NET) | 24,2 KM / 17,8 kW przy 2 200 obr/min |
| Masa maszyny (kabina/zadaszenie, z gąsienicami gumowymi) | 3 755 / 3 575 kg |
|---|---|
| Masa robocza z operatorem 75 kg | 3 830 / 3 650 kg |
| Maks. siła kopiąca łyżki | 30,0 kN (3 060 kgf) |
| Maks. siła kopiąca ramienia | 17,1 kN (1 740 kgf) |
| Prędkość obrotu | 8,3 obr/min |

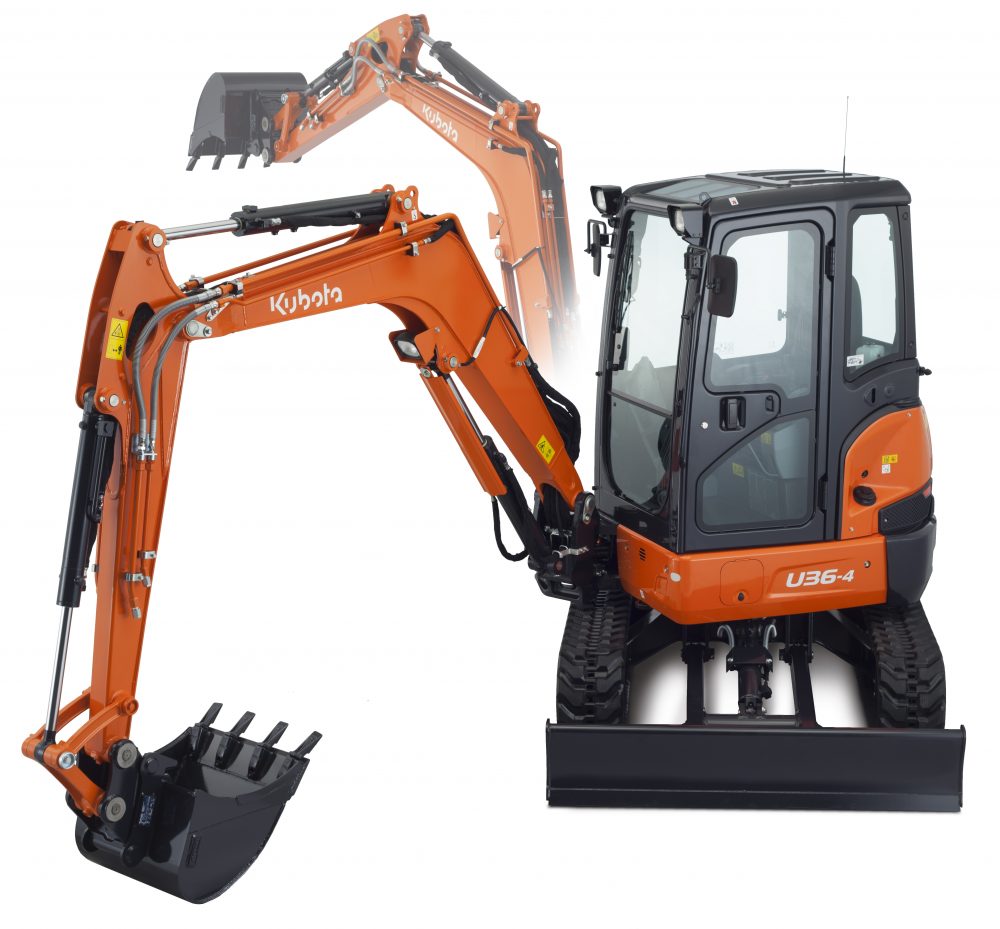

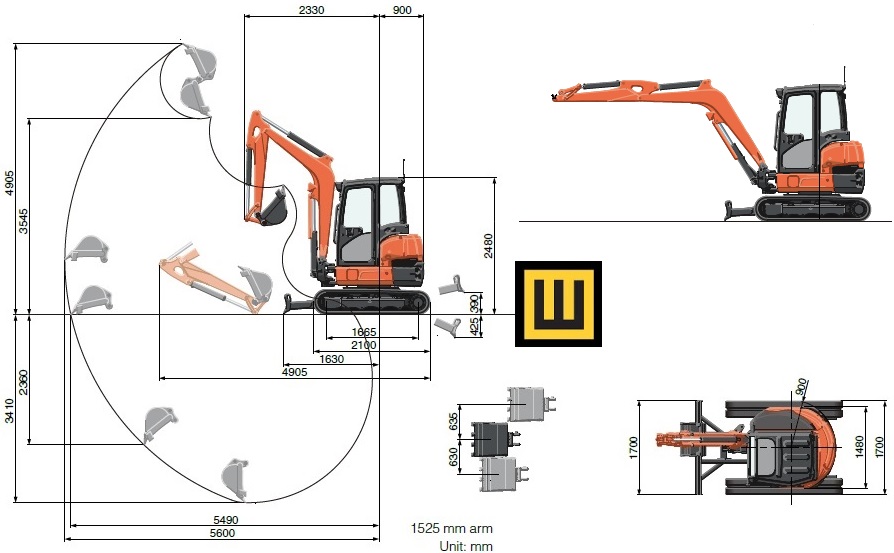

| Kąt obrotu wysięgnika (lewo / prawo) | 69° / 48° |
| Promień obrotu przedniej części z wysięgnikiem (lewo / prawo) | 1 905 / 2 260 mm |
| Maks. głębokość kopania | 3 410 mm |
|---|---|
| Maks. wysokość unoszenia łyżki | 4 905 mm |
| Maks. wysokość wysypu | 3 545 mm |
| Maks. zasięg kopania | 5 600 mm |
| Maks. zasięg na poziomie podłoża | 5 490 mm |
| Maks. głębokość ściany pionowej | 2 360 mm |
| Kąt natarcia lemiesza | 32° |
| Długość całkowita | 4 910 mm |
|---|---|
| Wysokość całkowita (kabina/zadaszenie) | 2 480 / 2 480 mm |
| Szerokość całkowita | 1 700 mm |
| Prześwit | 285 mm |
| Lemiesz (szerokość × wysokość) | 1 700 × 340 mm |
| Szerokość gąsienic gumowych | 300 mm |
| Pompa P1+P2 (zmiennej wydajności) | 81,4 l/min przy 24,5 MPa (250 kgf/cm²) |
|---|---|
| Pompa P3 (zębata) | 20,9 l/min przy 19,6 MPa (200 kgf/cm²) |
| AUX1 (prawy joystick, proporcjonalny) | 61,6 l/min przy 20,6 MPa (210 kgf/cm²) |
| AUX2 (opcja, proporcjonalny) | 20,9 l/min przy 19,6 MPa (200 kgf/cm²) |
| Regulacja maks. przepływu na AUX1/AUX2 | 5 programowalnych prędkości z panelu cyfrowego |
| Akumulator ciśnienia | Standard |
| Obwód jazdy w linii prostej (straight travel) | Standard |
| Trzecia linia hydrauliczna powrotna | Standard |
| Gąsienice gumowe (standard) | 300 mm szerokości, short pitched |
|---|---|
| Prędkość jazdy (low / high) | 3,0 / 4,6 km/h |
| Hi-Lo (auto-shift) | Standard, przełącznik na dźwigni lemiesza |
| Nacisk na podłoże (kabina / zadaszenie) | 35,6 / 34,0 kPa (0,36 / 0,35 kgf/cm²) |
| Górne rolki gąsienicowe | 1 × na każdą gąsienicę |
| Dolne rolki (double-flange) | 4 × na każdą gąsienicę |
| Zbiornik paliwa | 45,1 l |
|---|---|
| Zbiornik oleju hydraulicznego (tank/full) | 35,7 / 61 l |
| Ciśnienie akustyczne LpA | 78 dB(A) |
|---|---|
| Moc akustyczna LwA (2000/14/WE) | 94 dB(A) |
| Drgania ręka–ramię (ISO 5349-2) | < 2,5 m/s² |
| Drgania całego ciała (ISO 2631-1) | < 0,5 m/s² |
Wartości udźwigu wg PDF Kuboty dla ramienia 1 525 mm, kabiny i gąsienic gumowych. Przykładowo na promieniu 3 m, wys. 1,0 m, lemiesz w dół, na wprost — 9,8 kN (1,00 t). Pełna tabela udźwigu w katalogu PDF.
Pełna tabela udźwigu dostępna w katalogu PDF.
Szybkozłącza mechaniczne firm HENLE i LEHNHOFF. Otwieranie oraz zamykanie następuje ręcznie za pomocą klucza.
Szybkozłącza półautomatyczne firmy CANGINI. Przewaga nad mechanicznym polega na tym, że operator ręcznie za pomocą klucza otwiera szybkozłącze odpinając łyżkę, a kolejną zapina już automatycznie z kabiny.
Operator korzystając z dodatkowej zabezpieczonej linii hydraulicznej bez opuszczania kabiny dokonuje pełnej wymiany osprzętu.
Do minikoparki KUBOTA U36-4 standardowo polecamy łyżki do kopania o szerokościach 250, 300, 400, 500 i 600 mm. Opcjonalnie dostępne w systemie SymLock — pozwala wykorzystać łyżki jako podsiębierne i przedsiębierne.
Łyżka skarpowa uchylna dedykowana do U36-4 o szerokości 1 200 mm. Sterowana liniami hydraulicznymi na ramieniu (standardowo) oraz pedałem po lewej stronie kabiny. Połączona z linią hydrauliczną szybkozłączami — szybkie wypięcie. Opcjonalnie w systemie SymLock.
Bardziej zaawansowany sposób sterowania łyżkami i ich kątem kopania. Głowica PowerTilt pozwala wychylić dowolną łyżkę w zakresie 90° w prawo i lewo. WOBIS oferuje głowice firm CANGINI, HENLE oraz LEHNHOFF w wersji szybkozłącza mechanicznego i hydraulicznego.
Mocowanie niezbędne do prawidłowej instalacji wiertnicy na koparce. Jednosworzniowe — przeważnie stosowane w minikoparkach bez szybkozłącza.
Mocowanie dwusworzniowe — najczęściej stosowane w minikoparkach wyposażonych w szybkozłącze. Wiertnica i młot obsługiwane są podobnie jak łyżka skarpowa: linia hydrauliczna na ramieniu + pedał w podłodze po lewej stronie kabiny.
Niezastąpiona przy wykonywaniu ogrodzeń, barier czy w pracach leśno-ogrodowych. Możliwość podpięcia do KUBOTA U36-4. Maksymalna szerokość wiercenia do 600 mm (zależnie od podłoża).
Do U36-4 zaleca się wiertła od 100 do 600 mm szerokości (zależnie od podłoża).

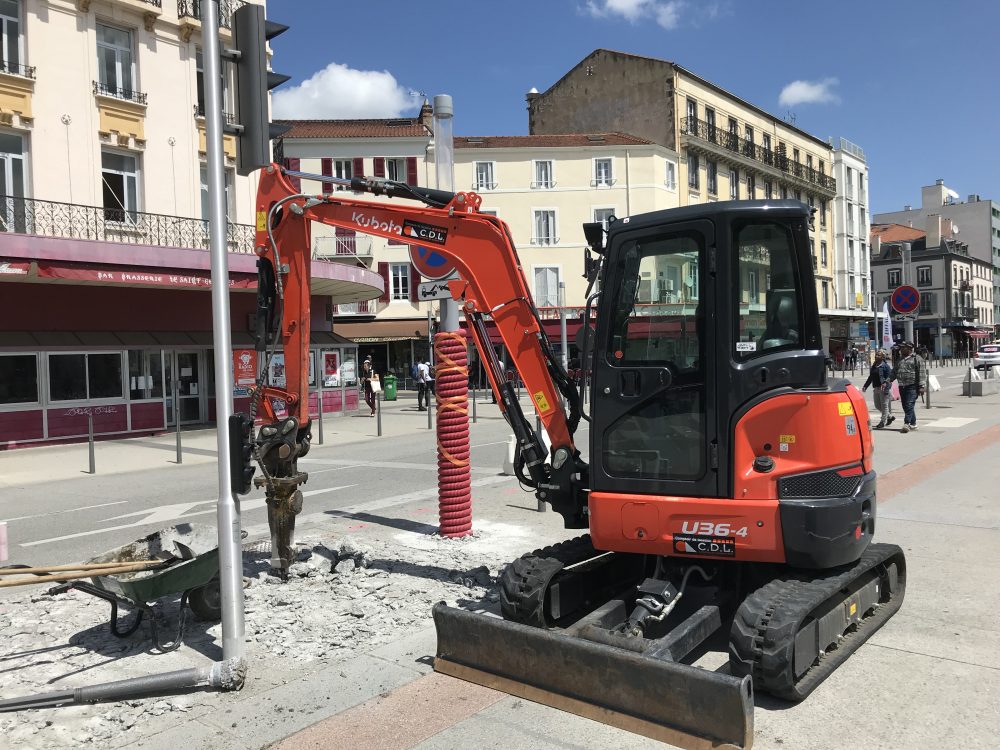

Młot hydrauliczny SOCOMEC DMS165 do U36-4. Waga urządzenia 150 kg, w wyposażeniu standardowym dostajemy młot z grotem. Jako opcję dodatkową proponujemy płytę montażową do minikoparek KUBOTA i węże hydrauliczne.
Młot hydrauliczny firmy CHICAGO Pneumatic RX3 do U36-4. Waga młota 166 kg, w wyposażeniu standardowym znajduje się młot z grotem. Dodatkowo płyta montażowa i węże hydrauliczne. Uwaga: przy stosowaniu głowicy PowerTilt zalecamy montaż młota bezpośrednio na ramieniu (na sworzniach).
